分析鍋爐離心通風機型號 它們都代表什么?
鍋爐離心通風機應用中,除了滿足對其流量、風壓的要求之外,還應考慮對離心風機運行的要求,這是合理選擇風機的一個重要因素。風機性能是風機合理選型的依據,風機性能的表示方法不同,風機選型的方法也不同。

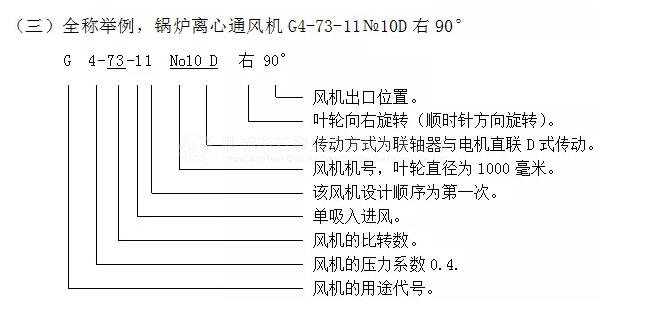

一般的鍋爐離心通風機的全稱包括:名稱、型號、機號、傳動方式、旋轉方向、風口的朝向位置等六部分。

1、型號

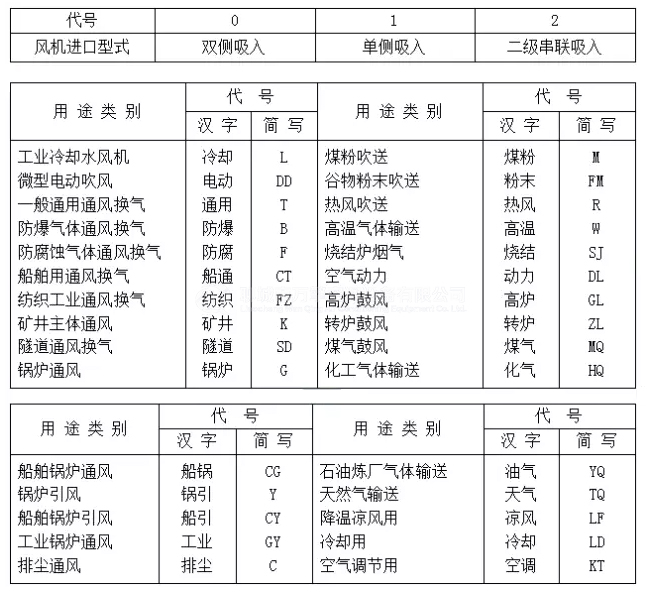

由基本型號、補充型號組成,共分三組,中間用短橫隔開、基本型號占兩組:用風機效率點時全壓系數乘10取其整數和比轉數表示。補充型號占最后一組,用風機進口吸入型式代號(表1)和設計序號表示。
為了區別采用相同的基本型號而用途不同的風機、在基本型號前可冠以用途代號(表2)
表1

2、鍋爐離心通風機機號
風機葉輪外徑的分米數表示,有小數尾數只取整數或1/2(0.5)前冠以“№”。
3、鍋爐離心通風機傳動方式
規定為六種形式,用漢語拼音字母(表3)規定表示:
注:此撰的風機目錄中所列規格意指機號與傳動方式的合并,其意義皆同。
4、鍋爐離心通風機旋轉方向
指葉輪旋轉的方向,按表(4)規定,用代號寫在傳動方式后。

5、鍋爐離心通風機風口位置

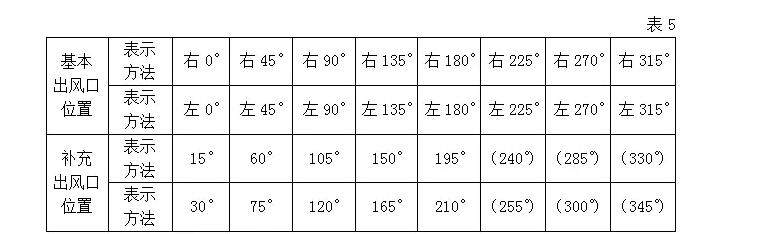

分進風口與出風口兩種,按葉輪旋轉方向區別,右(左)出風口角度/進風口角度?;境鲲L口位置為八個,特殊用途可增加補充其表示方法和原有代號見表(5)、基本進風口位置為五個:0°、45°、90°、135°、180°,特殊用途例外,若不裝進氣室的風機,則進風口位置可不予表示,風口位置的寫法是:右(左)出風口角度。
